Информация о станке
- Год выпуска2015
- Дата размещения12.09.2015
- Качество оборудованияновое, не использовалось
- Местоположение станка Россия , Нижний Новгород
Описание

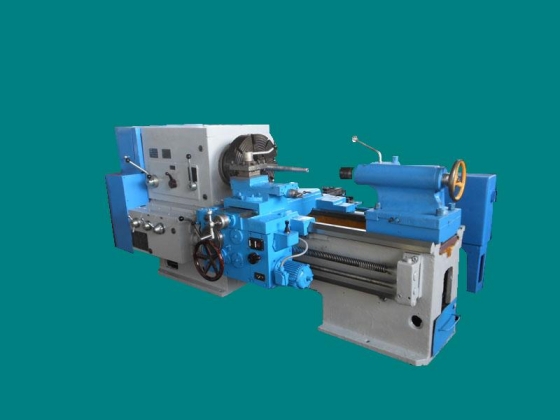

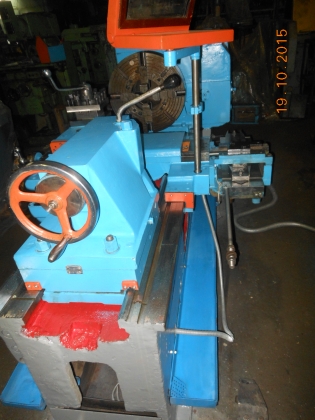

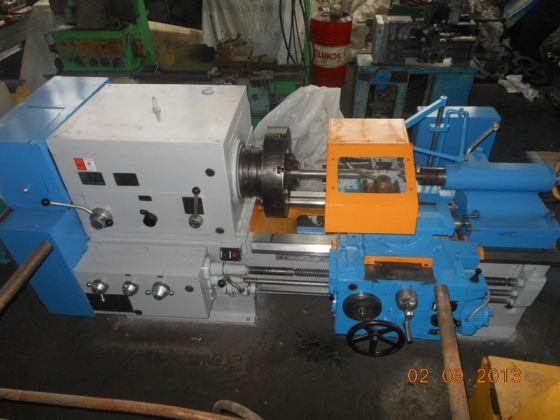

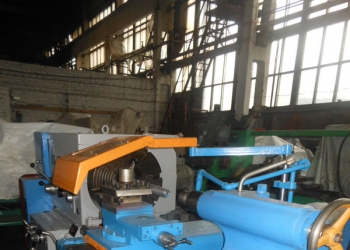

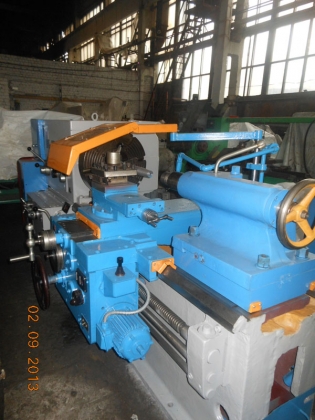

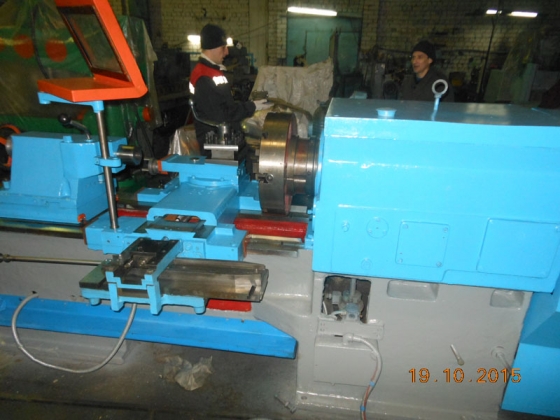

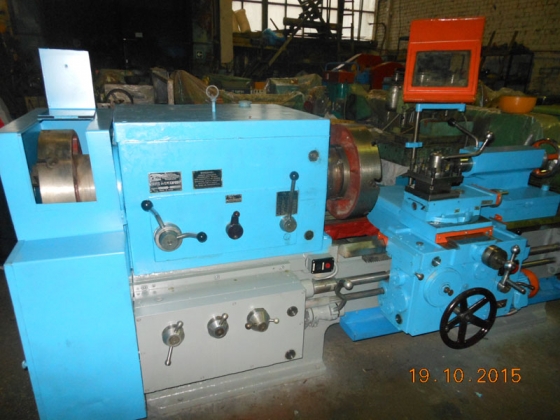

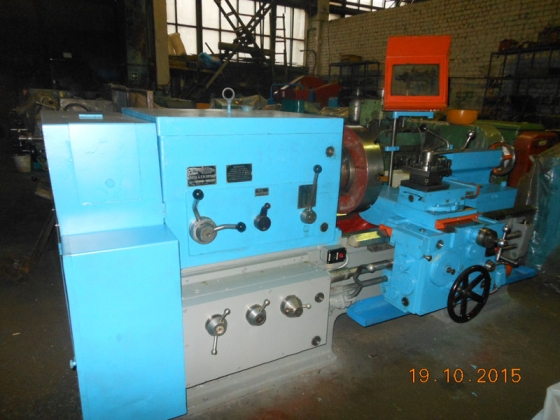

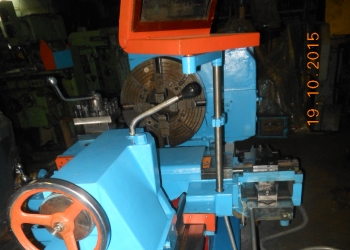

Трубонарезной станок 9М14Ф101 предназначен для токарной обработки труб и деталей трубных соединений(НКТ) применяемых для добычи и транспортировки нефти и природного газа и нарезания на них цилиндрических и конических резьб в условиях, индивидуального и мелкосерийного производства. Станок 9М14 оснащен двумя четырех кулачковыми патронами диаметром 500 мм с ручным перемещением кулачков. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА 9М14Ф101
Диаметр обрабатываемых труб, мм 30—190
Диаметр внутреннего отверстия шпинделя, мм 200
Наибольший диаметр обрабатываемого изделия, мм:
- над станиной 630
- над суппортом 350
Расстояние, между центрами, мм 710
Наибольшая длина хода суппорта, мм 570
Наибольшая длина обработки по копирной линейке с наибольшей конусностью, мм 400
Наибольшая конусность при обработке по копирной линейке 1:3
Шаг нарезаемой резьбы:
- метрической, мм 1-12
- дюймовой, число ниток на 1" 24-2
Число скоростей шпинделя 18
Частота вращения шпинделя, об/мин 16-500
Пределы подач на 1 оборот изделия, мм/об:
- продольных 0,064-1,025
- поперечных 0,026-0,38
Мощность главного привода, кВт 13
Габаритные размеры станка, мм 3045Х1630Х1350
Масса 9М14Ф101 , кг 4350
