Информация о станке
- Год выпуска1980
- Дата размещения12.09.2015
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Нижний Новгород
Описание

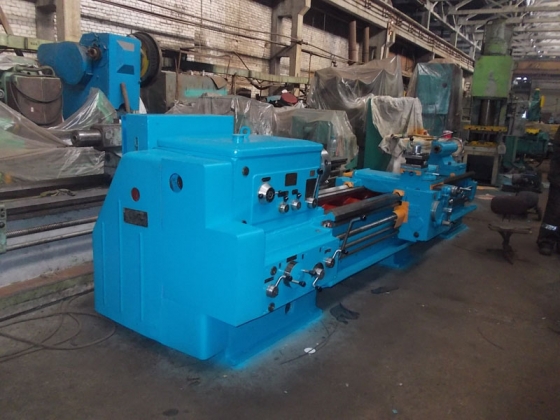

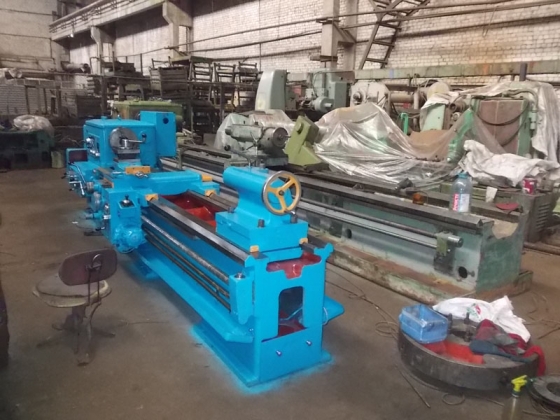

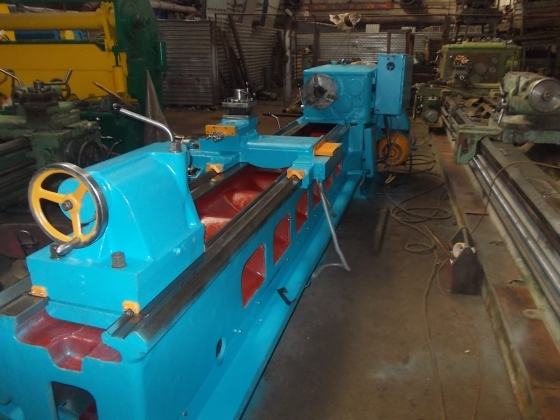

Токарный станок 1М63 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезания резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарно-винторезного станка 1М63, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Технические характеристики токарно-винторезного станка 1М63
Наибольший диаметр обрабатываемой заготовки, мм:
- устанавливаемой над станиной 700
- обрабатываемой над станиной - 630
обрабатываемой над суппортом - 350
устанавливаемой над выемкой станин - 900*
Наибольшая длина обрабатываемой заготовки, мм: 2800
Длина выемки в станине от торца фланца шпинделя, мм: 450*
Размер конца шпинделя передней бабки по DIN: 8М
Количество ступеней частот вращения шпинделя: 22
Диаметр цилиндрического отверстия в шпинделе, мм: 70
Пределы частоты вращения шпинделя, об/мин: 10…1250
Пределы рабочих подач суппорта, мм/об:
- продольных: 0,033…5,6
- поперечных: 0,013…2,064
- резцовых салазок - 0,010…1,76
Пределы шагов нарезаемых резьб:
- метрических, мм: 1…224
- дюймовых, число ниток на 1: 28-0,25
- модульных, модуль: 0,25-56
- питчевых, питч: 112…0,5
Ускоренное перемещение суппорта, мм/мин:
- продольное 5,2
- поперечное 2
Наибольший вес устанавливаемой заготовки, кг 3500
Мощность привода главного движения, кВт 15
Габаритные размеры станка 1М63, мм:
- длина 5250
