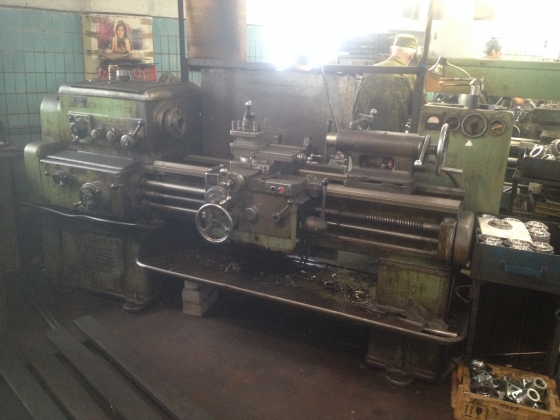

Информация о станке
- Год выпуска1980
- Дата размещения16.06.2017
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Фурманов
Описание
Класс точности по ГОСТ 8-82 H
Наибольший диаметр обрабатываемого изделия, мм:
- над станиной 400
- над суппортом 220
Наибольшая длина обрабатываемого изделия, мм 710, 1000, 1400
Наибольшая длина хода каретки, мм 640, 930, 1330
Центр в шпинделе передней бабки по ГОСТ 13214-67 конус Морзе 6
Конец шпинделя по ГОСТ 12593-72 6К
Диаметр прутка, проходящего через отверстие в шпинделе, мм 45
Высота резца, установленного в резцедержателе,мм 25
Наибольшая масса устанавливаемого изделия в Т:
- закрепленного в патроне 0,5
- закрепленного в центрах 1,5
Количество скоростей шпинделя:
- прямого вращения 23
- обратного вращения 12
Пределы частоты вращения шпинделя, об/мин
- прямого вращения 12,5-2000
- обратного вращения 19-2420
Количество подач:
- продольных 42
- поперечных 42
Пределы подач, мм/об
- продольных 0.07-4.16
- поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
- метрических 44
- дюймовых 20
- модульных 38
- питчевых 37
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Габаритные размеры станка, мм
- длина 2522 ; 2812 ; 3212
- ширина 1166
- высота 1324
Масса станка, кг 2080 ; 2200 ; 2300
