Информация о станке
- Год выпуска2023
- Дата размещения29.10.2026
- Качество оборудованияновое, не использовалось
- Местоположение станка Array
Описание
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра
Ед. изм.
Значение
РАБОЧАЯ ЗОНА
Макс. диаметр вращения над станиной
мм
540
Макс. диаметр обработки
мм
280/370
Максимальный диаметр вращения над суппортом
мм
280
Максимальная длинна точения
мм
1 000
Расстояние между центрами
мм
1 100
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость вращения
об/мин
3 000
Тип конуса шпинделя
тип
А6
Внутренне отверстие шпинделя
мм
65
Диаметр передних подшипников
мм
110
Мощность двигателя
кВт
15/18.5
Размер патрона устанавливаемого на шпиндель
дюймы
8
ПЕРЕМЕЩЕНИЕ ПО ОСЯМ
Ось «Z»
мм
1 050
1. КИНЕМАТИЧЕСКАЯ CХЕМА СТАНКА
Общество с ограниченной ответственностью
«ИПР Оборудование»
ОГРН 1227700491028, ИНН 9704156681
Москва, Серпуховский пер. 1-3-5, стр.3
e-mail: info@ipr-oborudovanie.ru
тел. +7 495 967 10 30
3
Ось «X» - выше оси точения
мм
185
Ось «X» - ниже оси точения
мм
35
Скорость холостых перемещений по осям
м/мин
18/24
Точность привода, ось X – позиционирование/ повторяемость
мм
0.008/0.004
Точность привода, ось Z – позиционирование/ повторяемость
мм
0.012/0.006
Мощность двигателя привода по осям
кВт
3.0/ 3.0
ТОЧНОСТНЫЕ ПАРАМЕТРЫ
Точность позиционирования
мм
0,01
Повторяемость
мм
0,01
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
Размер квадратного сечения резцедержек
мм
25x25
Диаметр расточного инструмента
мм
40

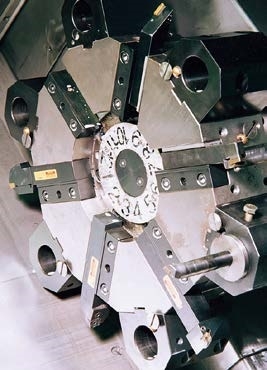

Количество позиций в револьвере
12
Время смены позиций режущего инструмента
сек
0,03
ЗАДНЯЯ БАБКА
Ход задней бабки
мм
1
