Информация о станке
- Год выпуска1981
- Дата размещения02.11.2016
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Екатеринбург
Описание

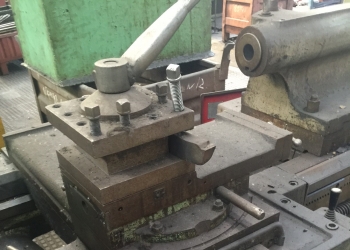

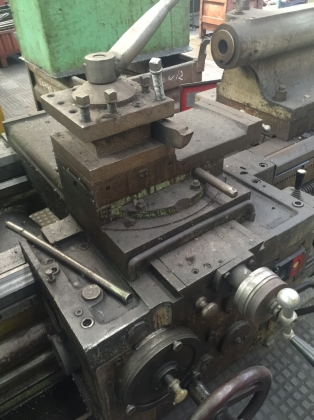

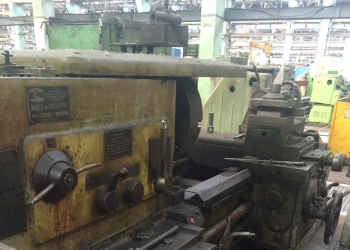

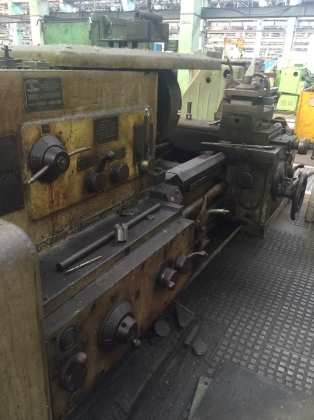

Токарно-винторезный станок 1М63 Ф-101
Наибольший диаметр заготовки:
устанавливаемой над станиной, мм 700
обрабатываемой над станиной, мм 630
обрабатываемой над суппортом, мм 350
Наибольшая длина обрабатываемой заготовки, мм 1500
Наибольшая длина детали, устанавливаемой в
выемке станины, мм 900
Длина выемки от торца фланца шпинделя, мм 450
Диаметр цилиндрического отверстия в шпинделе, мм 105
Фланцевой конец шпинделя по DIN 11М
Количество ступеней частот вращения шпинделя 22
Пределы частот вращения шпинделя, об/мин 10 - 1250
Величина подач:
продольных, мм/об 0,06 - 1,4
поперечных, мм/об 0,024 - 0,518
резцовых салазок, мм/об 0,019 - 0,434
Величина шагов нарезания резьб:
метрических, мм 1 - 224
дюймовых, ниток/дюйм 28 - 0,25
модульных, модуль 0,25 - 56
питчевых, питч диам. 112 - 0,5
Ускоренное перемещение суппорта, м/мин:
продольное 5,2
поперечное 2
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах,кг 3500
Масса 1М63, кг 4840
Габариты:
длина, мм 3750
ширина, мм 1780
высота, мм 1550
Завод изготовитель: Завод им. Кирова (Тбилиси)
Фотографии и подробная информация по запросу на емейл: info@stsmodern.com
