Информация о станке
- Год выпуска1986
- Дата размещения28.05.2018
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Барнаул
Описание

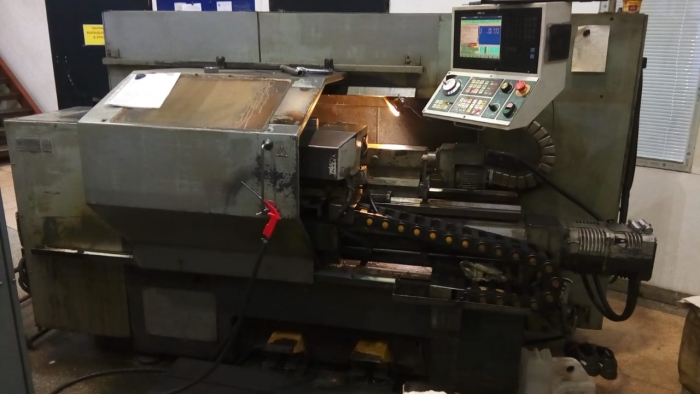

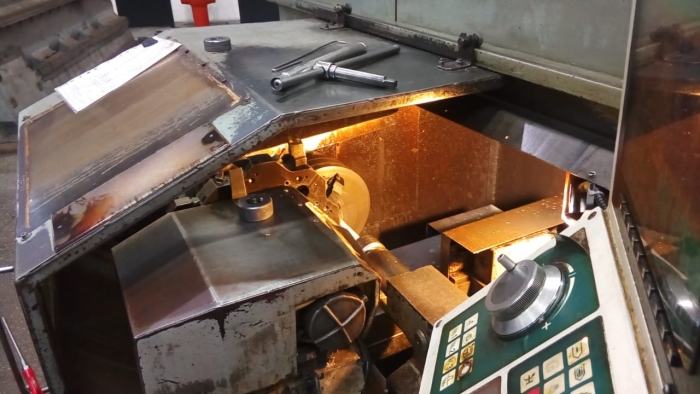

Токарный станок с числовым программным управлением 16Б16Т1 предназначен для токарной обработки деталей типа тел вращения с прямолинейным, ступенчатым и криволинейным профилем, в том числе, для нарезания резьб в полуавтоматическом режиме в патроне и центрах; используется в мелкосерийном и серийном производстве.
Токарный станок 16Б16т1 обрабатывает заготовки "Диск" с максимальным диаметром над станиной - Ø 320 мм, заготовки "Вал" с максимальным диаметром над суппортом Ø 125 мм и длиной до 750 мм. Для обработки прутка в шинделе предусмотрено сквозное отверстие Ø 37 мм, максимальный диаметр прутка Ø 36 мм.
Шпиндель станка получает 18 скоростей вращения в диапазоне от 40 до 2000 об/мин от 2-х скоростного реверсивного асинхронного электродвигателя через автоматическую 9-и ступенчатую коробку передач в передней бабке.
Передний конец шпинделя станка 16Б16Т1 выполнен по ГОСТ 12593 (Концы шпинделей фланцевые под поворотную шайбу и фланцы зажимных устройств) (DIN 55027, ИСО 702-3-75) под поворотную шайбу, с центрирующим коротким конусом:
Номинальный диаметр конуса D = 106,375 мм, условный размер конца шпинделя - 6
Внутренний (инструментальный) конус шпинделя - Морзе 6
Стандартный диаметр токарного патрона - Ø 200, Ø 250 мм, исполнение - тип 2 (под поворотную шайбу)
Диаметр сквозного отверстия - Ø 37 мм
Наибольший диаметр прутка - Ø 36 мм

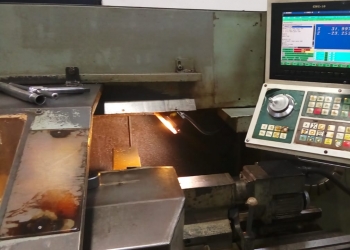

Управление станком осуществляется от программы, вводимой в память управляющей системы с пульта оперативного управления или с кассеты
