Информация о станке
- Год выпуска1981
- Дата размещения12.05.2016
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Смоленск
Описание

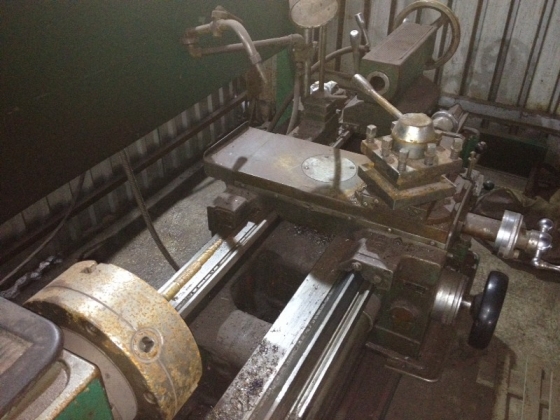

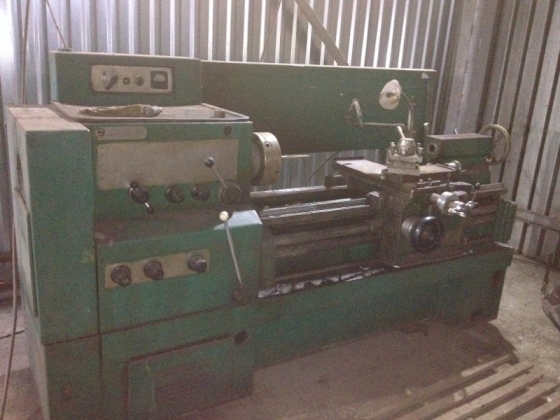

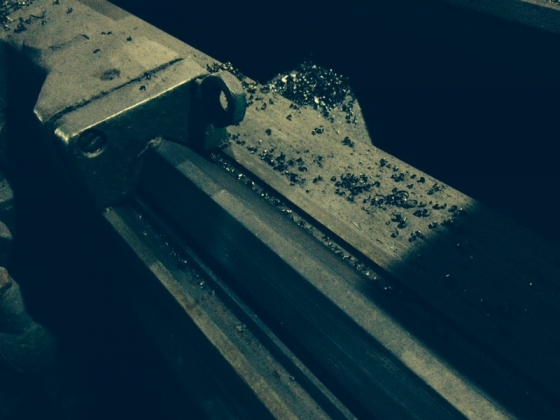

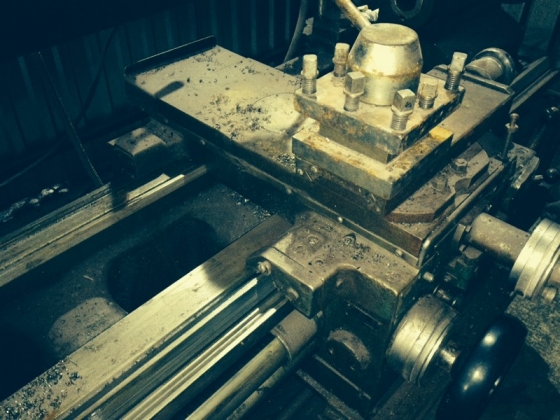

Станок токарно-винторезный 16К20
Наибольший диаметр обрабатываемой заготовки, мм:
- над станиной 400
- над суппортом 220
Наибольшая длина обрабатываемой заготовки, мм 1000
Класс точности по ГОСТ 8-82 Н
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6 М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
- закрепленного в патроне 300
- закрепленного в центрах 1300
Число ступеней частот вращения шпинделя
- прямого 23
- обратного 12
Пределы частот вращения шпинделя, мин
- прямого 12,5-2000
- обратного 19-2420
Число ступеней рабочих подач:
- продольных 42, 56*
- поперечных 42, 56*
Пределы рабочих подач, мм/об
- продольных 0.07-4.16
- поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
- метрических 45, 53*
- дюймовых 28, 57*
- модульных 38
- питчевых 37
- архимедовой спирали 5
Пределы шагов нарезаемых резьб:
- дюймовых, число ниток на дюйм 24…1.625
- метрических, мм 0.5-192
- модульных, модуль 0.5…48
- питчевых, питч 96..1
- архимедовой спирали, дюйм 3/8”, 7/16”
- архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Габаритные размеры станка (длина/ширина/высота), мм 2812/1166/1324
Масса станка, кг 2140
Мощность электродвигателя привода главного движения, кВт 10
Мощность электродвигателя при
