Информация о станке
- Год выпуска1969
- Дата размещения20.08.2018
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Таганрог
Описание

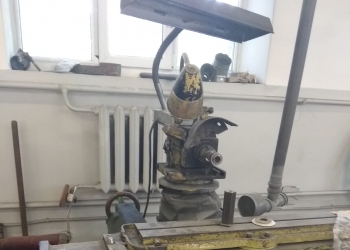

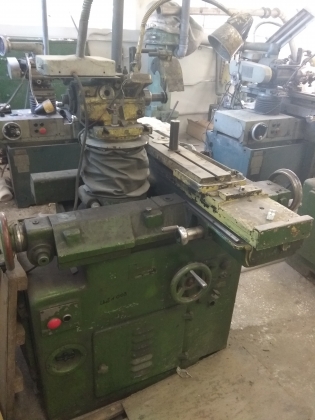

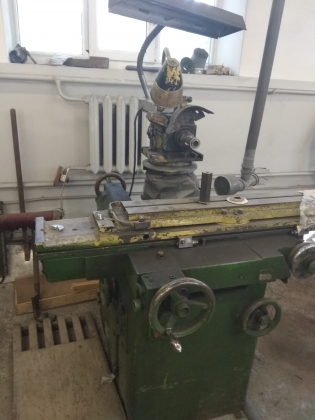

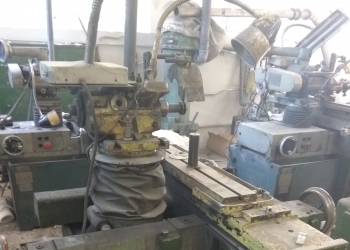

Универсальные заточные станки 3В642,редназначены для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Станки универсально заточные 3В642 обладают литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.
Универсально-заточные станки моделей ЗВ642 имеют 94% унифицированных деталей и отличаются тем, что на станке мод. затачивание инструмента может производиться как при ручном, так и при автоматическом его перемещении, а на станке мод. ЗВ642 — только при ручном.
Затачивание и шлифование производятся при ручном перемещении детали со столом.
Техническая характеристика станка:
наибольший диаметр устанавливаемой детали 250 мм
наибольшая длина детали, устанавливаемой в центрах, 630 мм
размеры рабочей поверхности стола (длина и ширина) 900 х 140 мм
наибольшее вертикальное перемещение шлифовальной головки 250 мм
Станки имеют следующие основные узлы: станину, колонну, суппорт, шлифовальную головку, механизм подъема шлифовальной головки, планетарный редуктор, систему
