Информация о станке
- Год выпуска1991
- ПроизводительКуйбышевское СПО
- Дата размещения14.12.2016
- Качество оборудованияновое, не использовалось
- Местоположение станка Беларусь , Минск
Описание

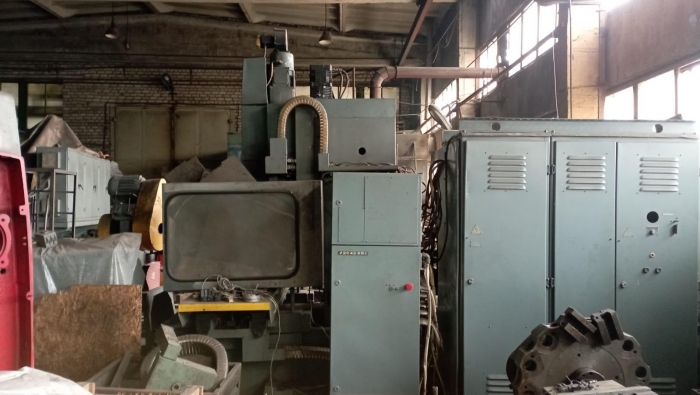

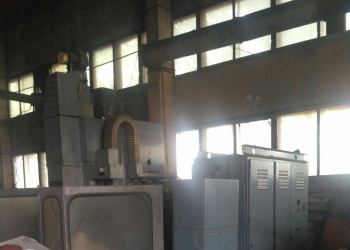

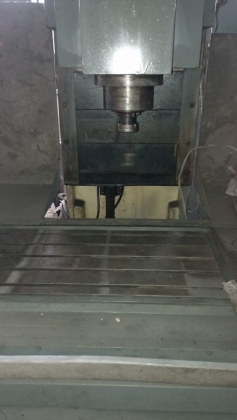

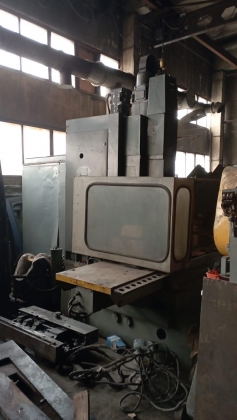

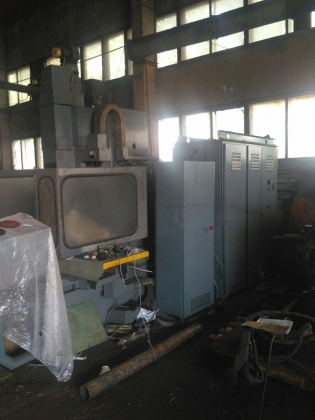

Станки модели 24к40сф4 предназначены для обработки отверстий с точным расположением осей, для получистового и чистового контурного фрезерования, а также для разметки и проверки линейных размеров деталей с одновременным управлением по трем координатам X, Y, Z.
Класс точности П

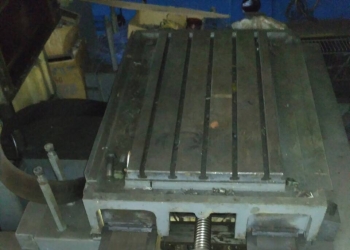

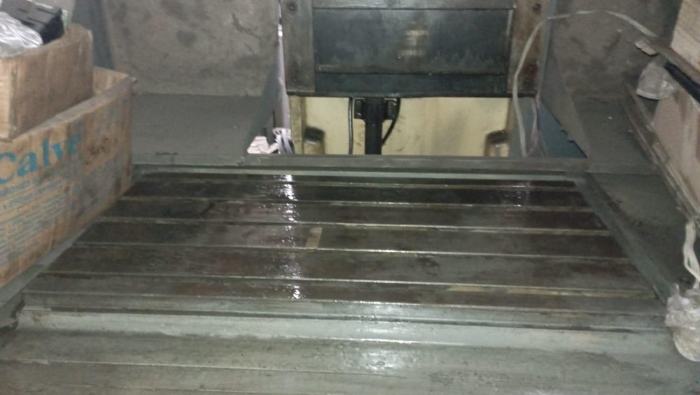

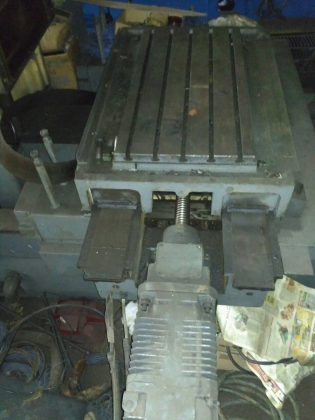

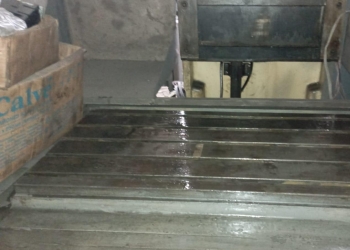

Ширина рабочей поверхности стола мм 400h14
Длина рабочей поверхности стола мм 800h14
Количество Т образных пазов стола 5
Ширина направляющих пазов по ГОСТ 1574-75 мм 14H8
Ширина зажимных пазов по ГОСТ 1574-75 мм 14H12
Расстояние междк пазами мм 80±0,37
Наибольшая нагрузка на стол с учётом сил резания Н 8000
Наибольшее программируемое перемещение по координате X мм 640
Наибольшее программируемое перемещение по координате Y мм 400
Наибольшее программируемое перемещение по координате Z мм 800
Наибольшее расстояние от торца шпинделя до рабочей поверхности стола мм 630
Наименьшее расстояние от торца шпинделя до рабочей поверхности стола мм 130
Вылет шпинделя (расстояние от стойки до оси вертикального шпинделя) мм 450+10

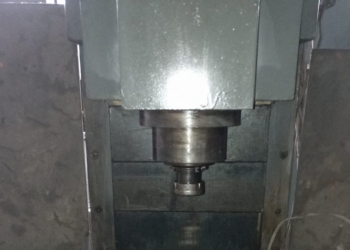

Конус конца шпинделя внутрений по ГОСТ 15945-70 40 (конусность 7:24)
Степень точности конуса по ГОСТ 19860-74 AT4 по ГОСТ 24644-81
Наибольший размер конуса закрепляемого инструмента Морзе 4
Пределы частот вращения шпинделя об/мин 6,3...3150±10%
Количество частот вращения шпинделя 55 (ф = 1,12)
Наибольший крутящий момент на шпинделе Нм 210
Число управляемых координат 3
Число одновременно управляемых координат 2
Способ задания размеров Абсолютный и по приращениям
Предел
