Информация о станке
- Год выпуска2016
- Дата размещения06.05.2024
- Качество оборудованияБ/У, в работе проверить нельзя
- Местоположение станка Россия , Люберцы
Описание

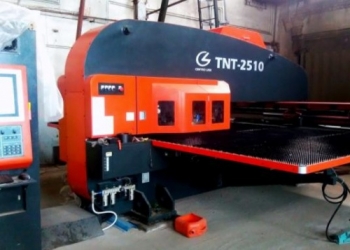

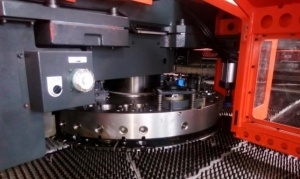

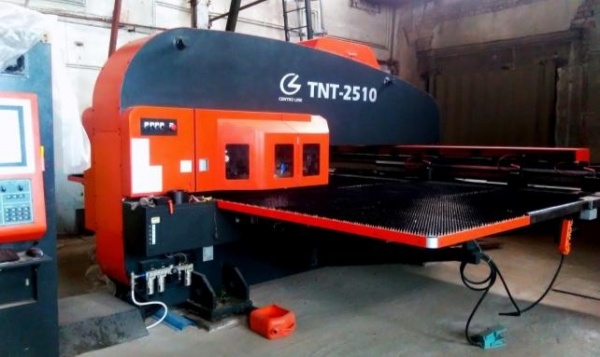

1 Электромеханический координатно-револьверный вырубной пресс с ЧПУ
Фирма «Centro Line», модель «TNT-2510-45-4i» с револьвером на 45 позиций,
включая стандартное оснащение:
Макс. размер обрабатываемого листа (без перехвата)
- 1 250 х 2 500 мм (без повторного позиционирования)
- 1 250 х 5 000 мм (с перехватом)
Толщина обрабатываемого листа 0,5 - 3,2 (6,4) мм
Максимальный вес листа – 50 кг (режим F1) - 150 кг (режим F4)
Координатные перемещения:
Перемещение по оси Х – 2 500 +/- 10 мм
Перемещение по оси Y – 1 270 +/- 10 мм
Максимальная скорость перемещения:
по оси Х - 100 м/мин
по оси Y - 80 м/мин
Макс. диагональная скорость перемещения по осям Х и Y - 128 м/мин
Макс. скорость вращения поворотного (индексного) инструмента - 60 об/мин
Привода (двигатели) подач по осям X-Y фирма Yaskawa (Япония)
Точность при пробивке отверстий согласно теста Производителя :
Макс. отклонение положений отверстий по осям X и Y - +/- 0,1 мм
Макс. отклонение межцентрового расстояния между отверстиями
по осям X и Y - ± 0,05 мм
Макс. угловое отклонение поворотного (индексного) инструмента, макс. - ± 0,1 град.
1.1 Электромеханический силовой привод ударного механизма
с технологией энергосбережения EcoServoPunch ®:
Усилие вырубки - 200 кН (20 тонн)
Программируемый ход бойка - до 35 мм
Точность позиционирования бойка по высоте ± 0,01 мм
Привод (двигатель) ударного механизма фирма Yaskawa (Япония)
Макс. число ударов (ходов) при маркир
