Информация о станке
- Год выпуска1983
- Дата размещения15.10.2019
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Борисоглебск
Описание

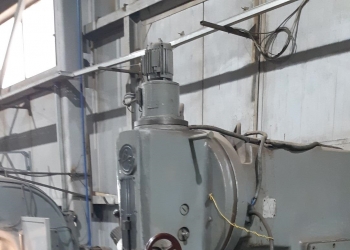

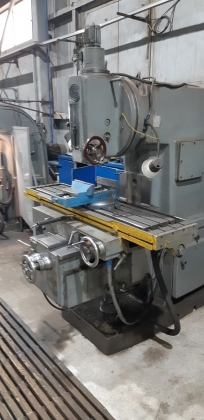

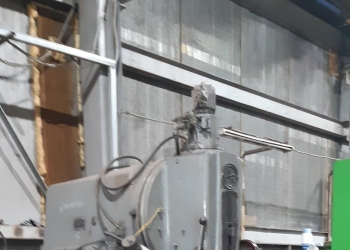

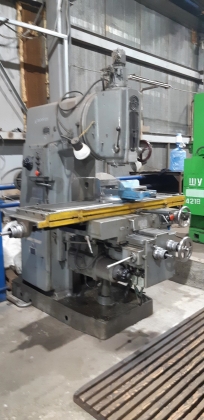

Станок в исправном состоянии.
Класс точности по ГОСТ 8-82 Н
Максимальная нагрузка на стол (по центру), кг 300
Размеры рабочей поверхности стола (длина х ширина), мм 1600 х 400
Число Т-образных пазов Размеры Т-образных пазов 3
Наибольшее перемещение стола продольное механическое и ручное, мм 1000
Наибольшее перемещение стола поперечное механическое, мм 300
Наибольшее перемещение стола поперечное от руки, мм 320
Наибольшее перемещение стола вертикальное механическое, мм 400
Наибольшее перемещение стола вертикальное от руки, мм 420
Наименьшее и наибольшее расстояние от торца шпинделя до стола при ручном перемещении, мм
* Размер 30 мм обеспечивается за счет выдвижения шпинделя 30..500*
Расстояние от оси шпинделя до вертикальных направляющих станины, мм 620
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0,05
Перемещение стола на один оборот лимба продольное, мм 4
Перемещение стола на один оборот лимба поперечное, мм 6
Перемещение стола на один оборот лимба вертикальное, мм 2
Шпиндель
Частота вращения шпинделя, об/мин 31,5..1600
Количество скоростей шпинделя 18
Наибольший крутящий момент, кгс.м 137
Эскиз конца шпинделя ГОСТ 836-72
Конус шпинделя 50
Наибольшее осевое перемещение пиноли шпинделя, мм 80
Перемещение пиноли на один оборот лимба, мм 4
Перемещение пиноли на 1 деление лимба, мм 0,05
Наибольший угол поворота шпиндельной головки, град ±45
Цена одного деления шкалы поворота головки, град 1
