Информация о станке
- Год выпуска1988
- ПроизводительИвановский завод тяжелого станкостроения (ОАО)
- Дата размещения16.11.2017
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Екатеринбург
Описание

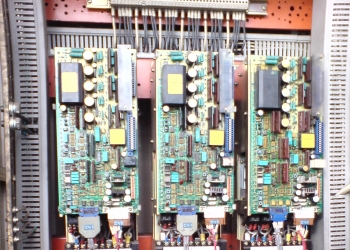

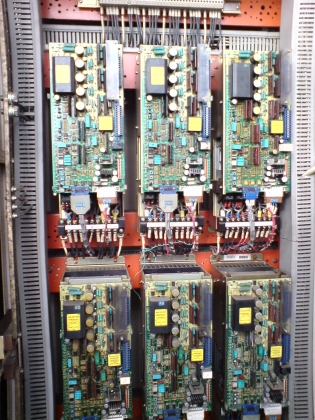

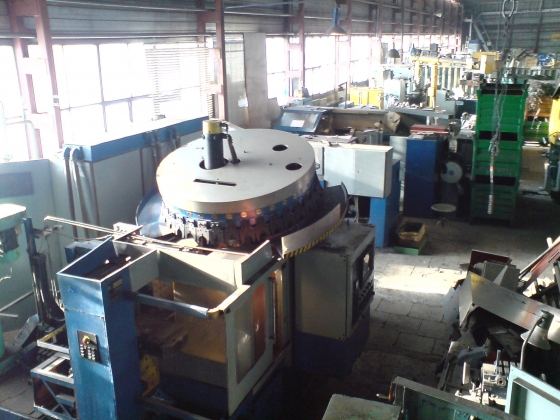

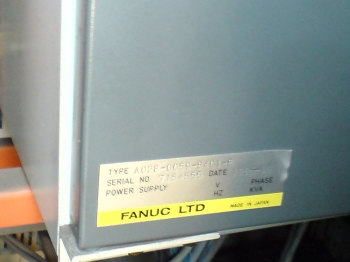

Продается станок ИР320. Иваново. год выпуска-1988 год. Система ЧПУ-ФАНУК 6М. Подключен. Работоспособный. не включали 2-3года
Технические характеристики Параметры
Размеры рабочей поверхности стола, мм 320 х 320
Наибольшая масса обрабатываемого изделия, кг 700
Частота вращения поворотного стола (с круговой подачей), мин-1 6
Количество позиций поворота стола 120 (через 3°)
Индексируемый поворот стола, угл. с 360 000 х 0,001°
Точность автоматической установки поворота стола ±3
Конус для крепления инструмента в шпинделе ISO 50
Частота вращения шпинделя, мин-1 21,2 - 3 000
Мощность электродвигателя привода вращения шпинделя, кВт 7,5 - 22
Величина перемещения стола (поперечное), мм 800
Величина перемещения бабки (вертикальное), мм 500
Величина перемещения стойки (продольное), мм
Время смены столов-спутников, с 45
Количество столов-спутников в накопителе, шт 2
Рабочие подачи стола, шпиндельной бабки, стойки, мм/мин 1 - 3 600
Скорость быстрых установочных перемещений, мм/мин 12 000
Емкость инструментального магазина, шт. 30
Время смены инструмента, с 5
Наибольший диаметр рядом стоящих инструментов, мм 125 (160)
Наибольший диаметр инструмента при свободных соседних гнездах, мм 160
Точность линейного одностороннего позиционирования стола, мкм 25
Точность линейного одностороннего позиционирования стойки, шпиндельной бабки, мкм 20
Постоянство положения рабочей поверхности стола-спутника при повороте на 30°, мкм 16
Габаритные размеры станка (Д х Ш х В), мм 4450
