Информация о станке
- Год выпуска2014
- Дата размещения02.07.2019
- Качество оборудованияБ/У, можно проверить в работе
- Местоположение станка Россия , Тюмень
Описание

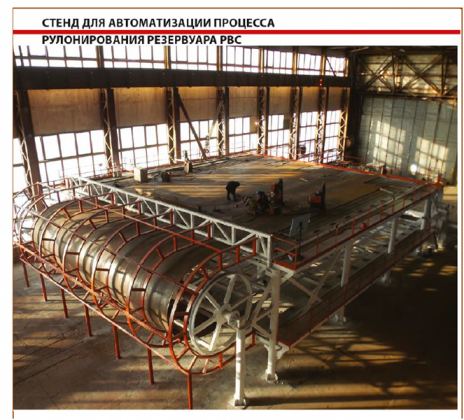

Трёхъярусный стенд С-box для производства сварной карты из листового металла, контроля и механизированной кантовки, намотки полотен горизонтальных резервуаров на каркас и разгрузки свернутого рулона. Для сборки, сварки карты из листового металла в стенде используются сварочные порталы.

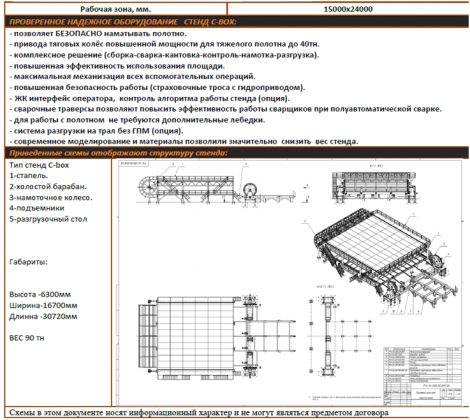

Стенд состоит из стапеля, холостого барабана, приводных тяговых колёс, тягового троса с системой блоков, гидравлических подъемников, разгрузочного стола, страховочных тросов с гидроприводом и двух сварочных порталов.
Перемещение, кантовка и намотка сваренной карты осуществляется тяговыми колесами с электромеханическим приводом, в которых приводное колесо фиксирует катушку для намотки полотна гидромеханическим приводом, а вспомогательные барабаны колес наматывают трос для подтяжки полотна на катушке.
Разгрузка намотанного рулона производится гидравлическими подъемниками на разгрузочный стол.
Особенности:
Привода тяговых колёс повышенной мощности для тяжелого полотна.
-комплексное решение (сборка-сварка-кантовка-контроль-намотка-разгрузка)
-максимальная механизация всех вспомогательных операций.
-повышенная безопасность работы (страховочные троса с гидроприводом).
Потребляемая мощность , кВт 26
Скорость намотки м/мин 5-9
Привод линейного перемещения электр-кий
Управление приводами Частотное
Привод подъемного механизма гидромех-ий
Индикация скорости намотки- ЖК интерфейс
Привод размыкания рулона-гидромех-ий
Привод подъема готового рулона -гидромех-кий
